工具/材料

creo5.0

详细内容

• 01

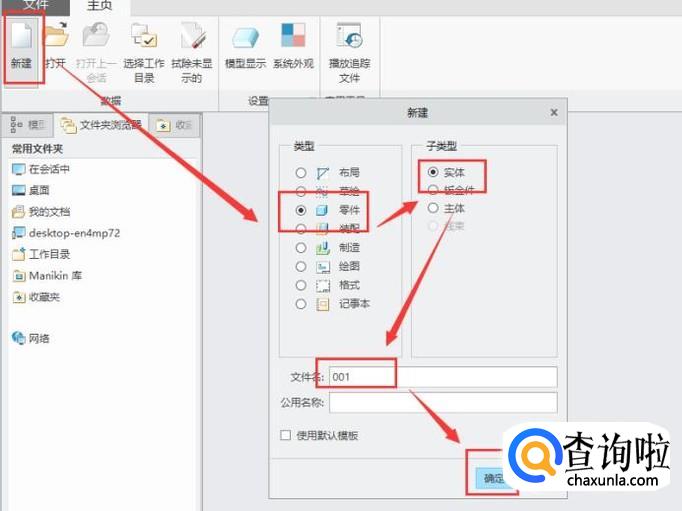

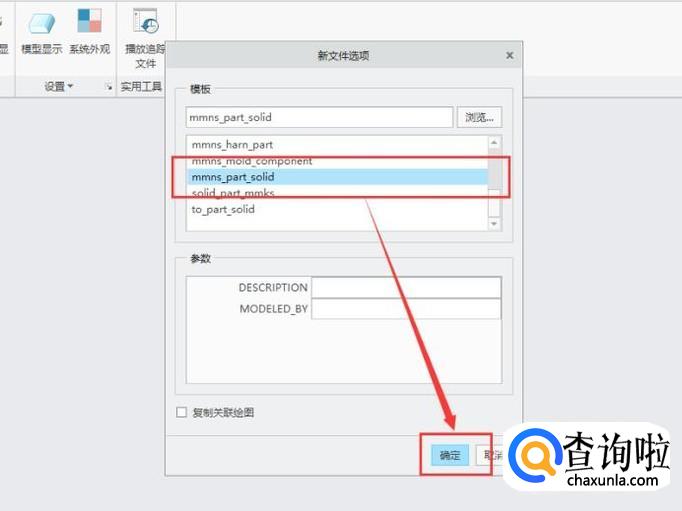

  打开creo软件，创建一个零件，创建过程如图所示。


• 02

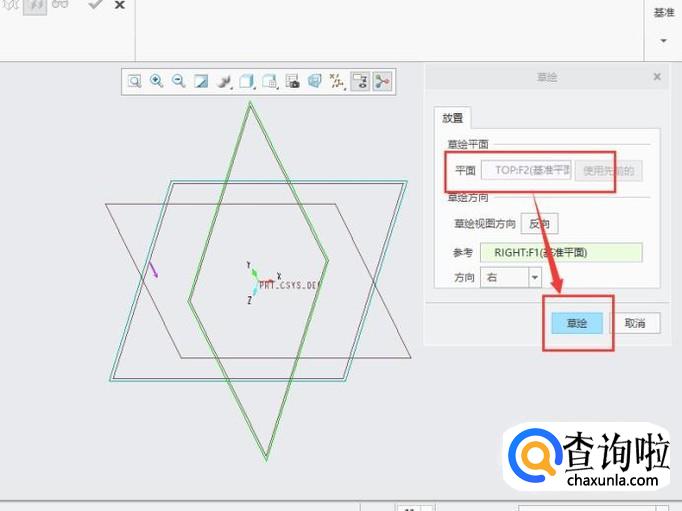

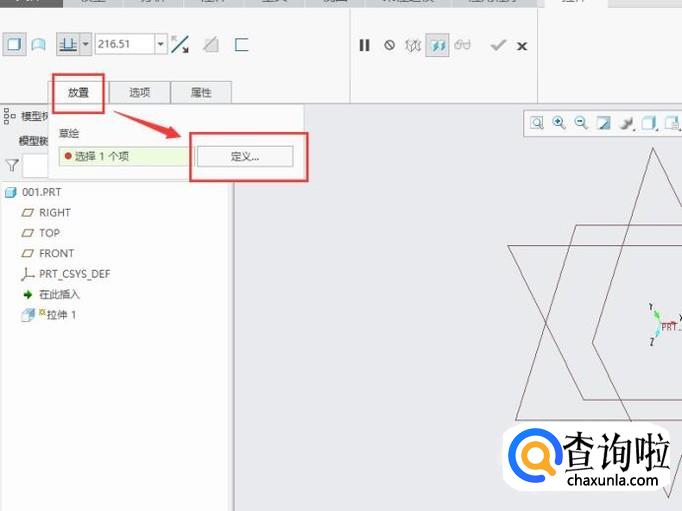

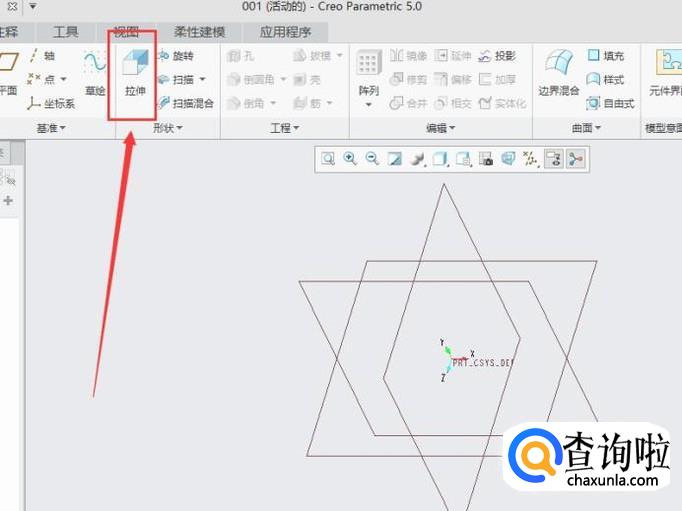

  选择“拉伸”命令，以top面为草绘面，如图所示。


• 03

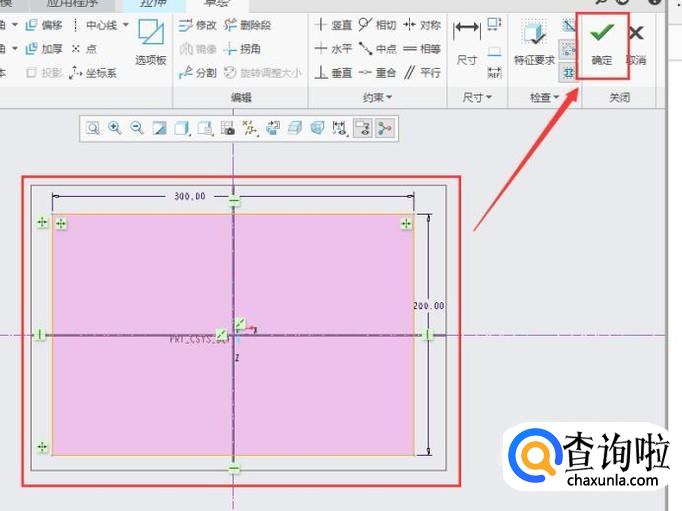

  进入草绘界面后，绘制一个长方形，最后点击“确定”即可，如图所示。


• 04

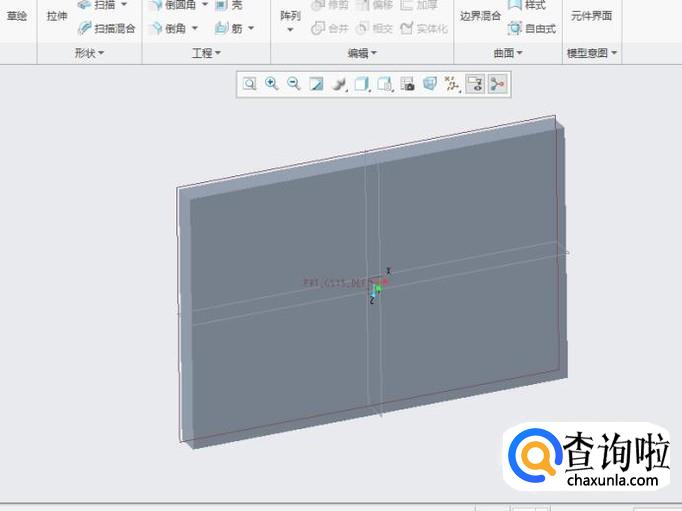

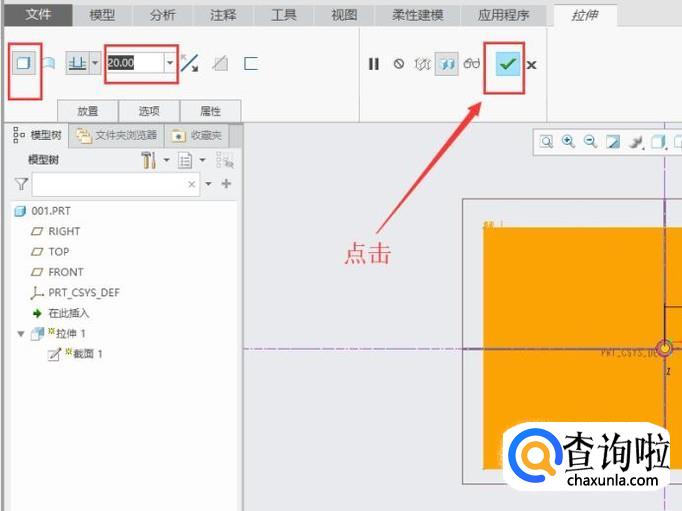

  回到拉伸界面后，设置拉伸参数，拉伸为实体，深度值为20，点击“绿色对勾”退出即可，如图所示。


• 05

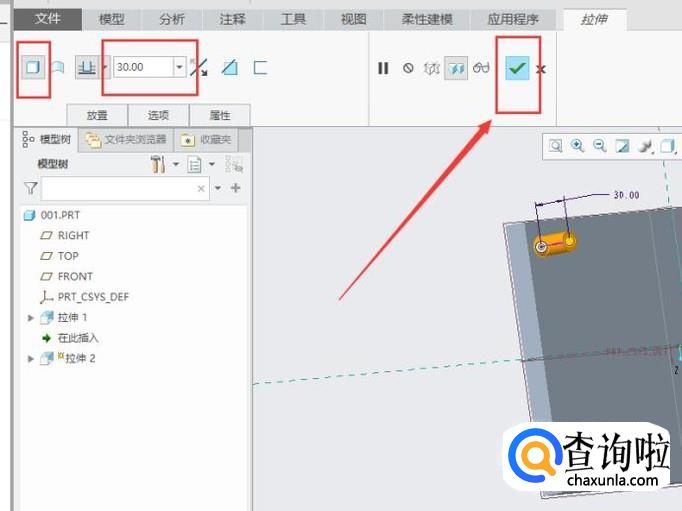

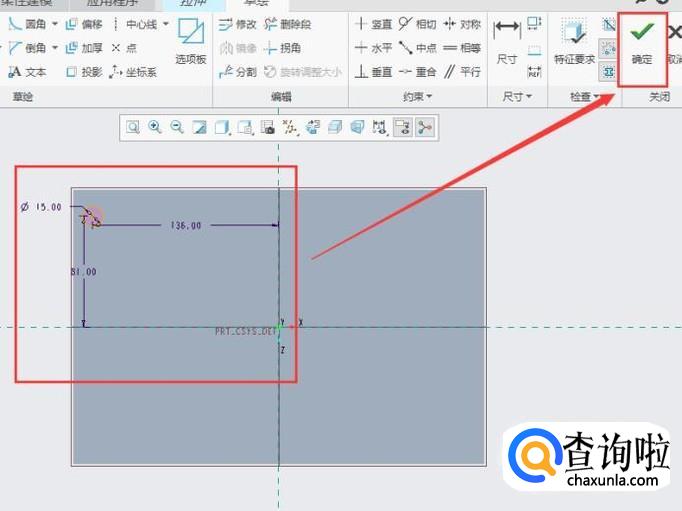

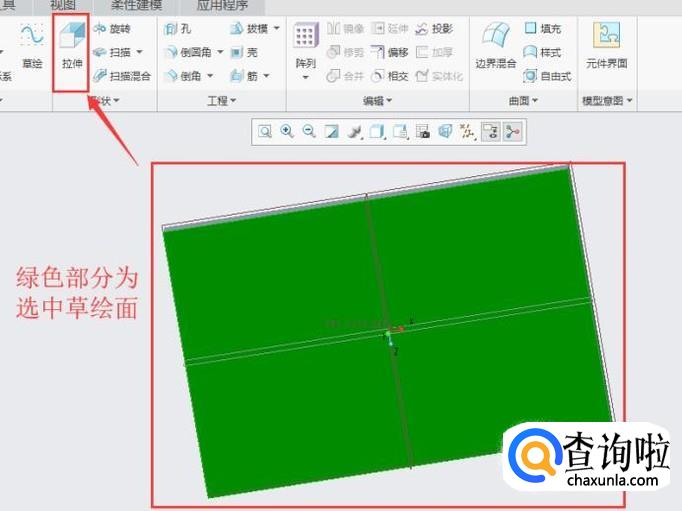

  选择拉伸体表面为草绘界面，选择“拉伸”命令，创建一个圆柱体，如图所示。


• 06

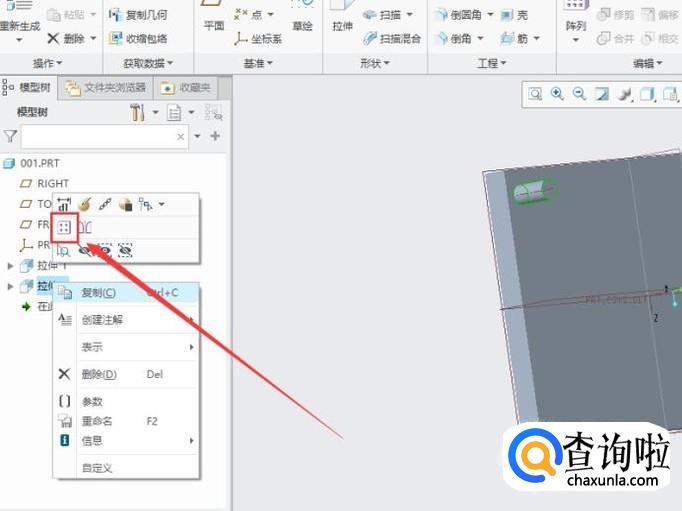

  在模型树区域右击“拉伸二”，点击“阵列”，进入阵列操控版，如图所示。


• 07

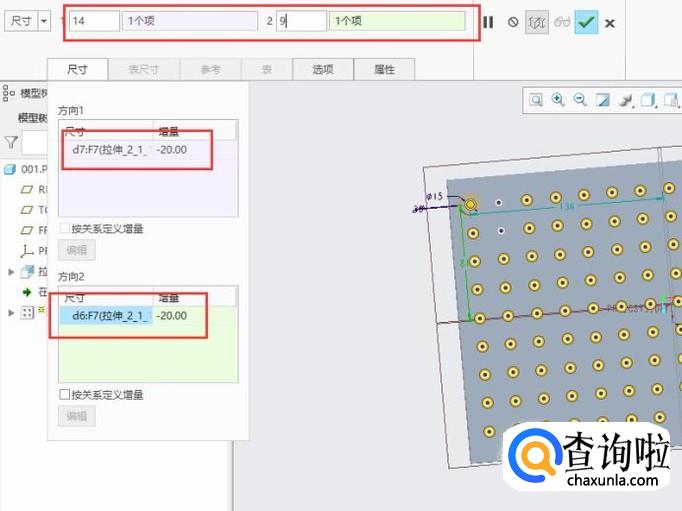

  设置阵列参数，在阵列操控板默认的是尺寸阵列方式，具体参数如图所示。


• 08

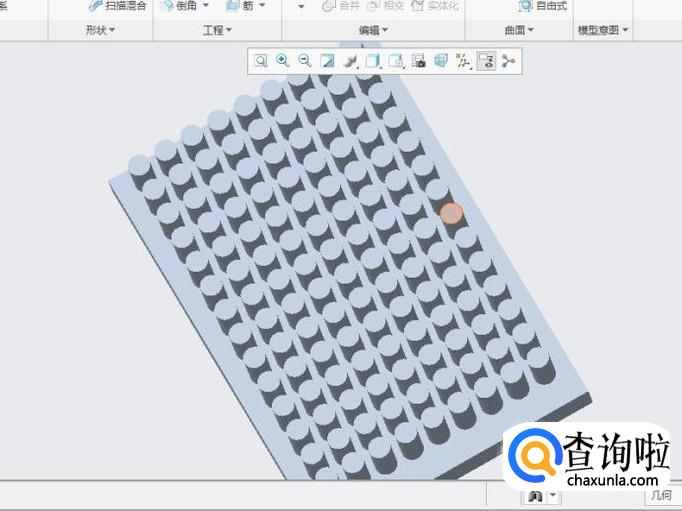

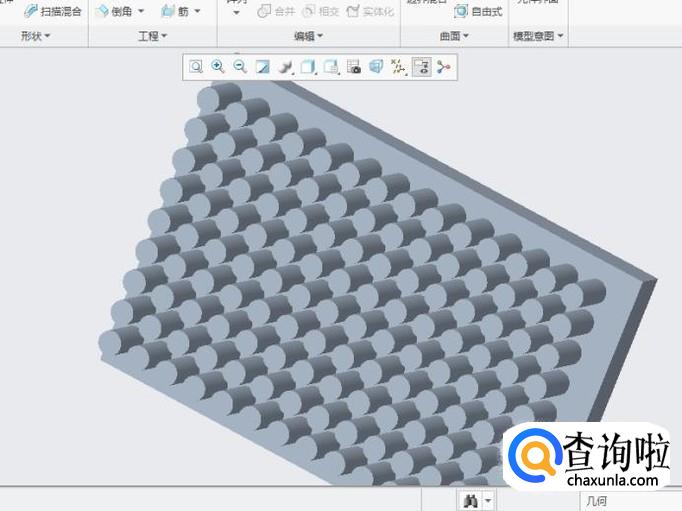

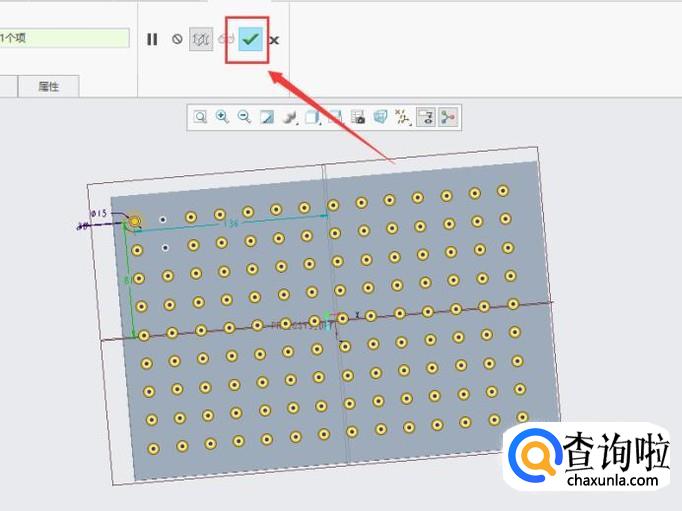

  点击“绿色对勾”即可完成尺寸阵列，如图所示。
