工具/材料

creo

详细内容

• 01

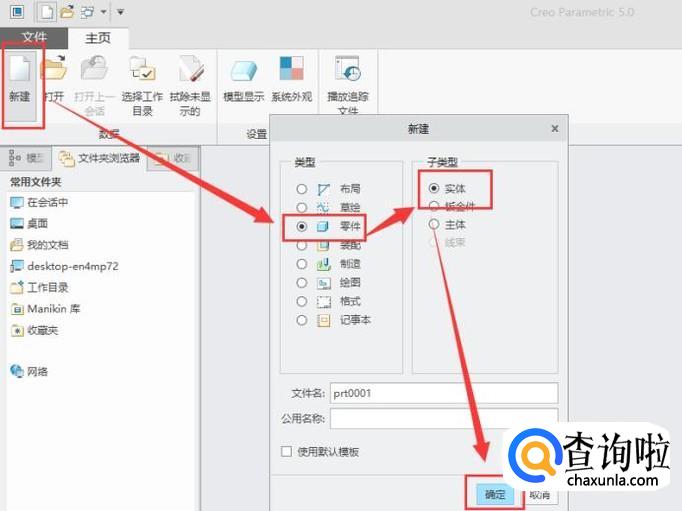

  打开creo软件，创建一个新的零件，如图所示。


• 02

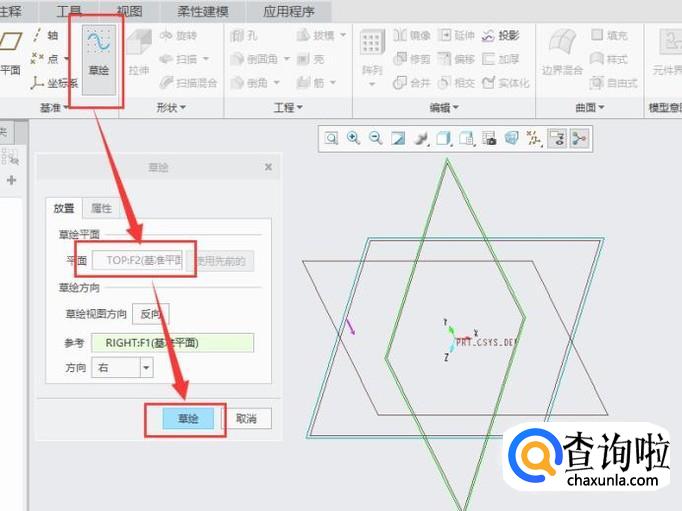

  点击“草绘”，然后设置草绘界面，如图所示。


• 03

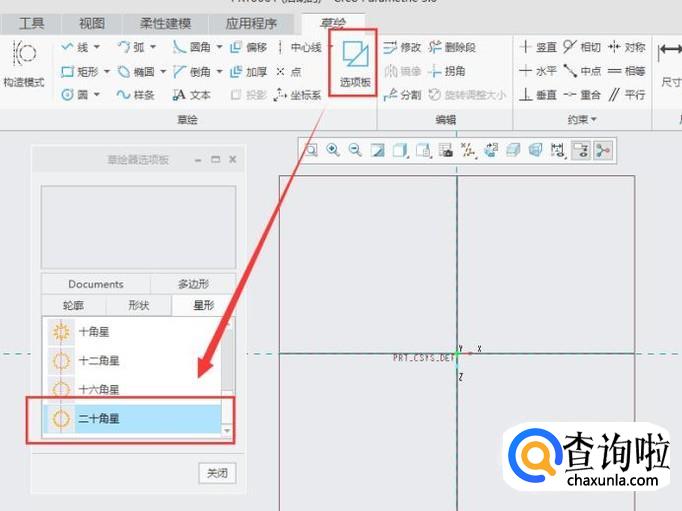

  点击“选项板”，将二十角星拖至草绘平面，如图所示。


• 04

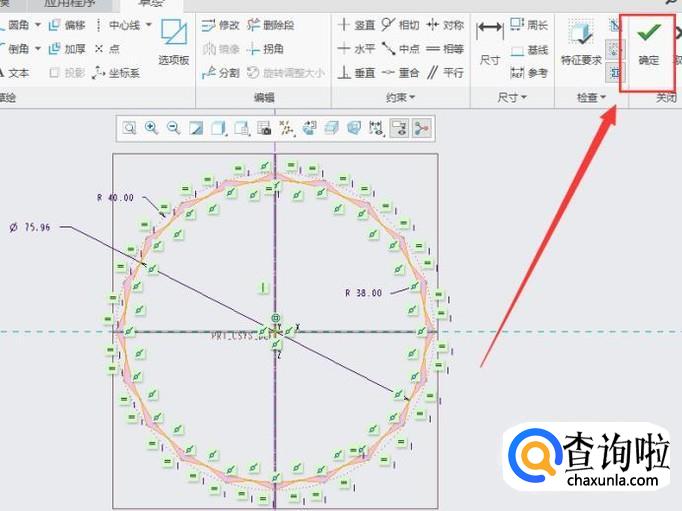

  将三角星形约束到坐标原点，然后内圆半径修改为38，然后绘制一个半径37.98的圆，然后点击“确定”，如图所示。


• 05

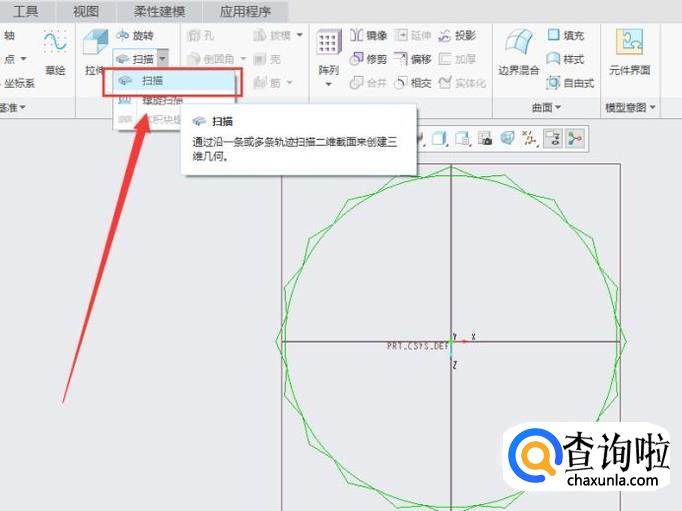

  点击“扫描”，进入扫描界面，如图所示。


• 06

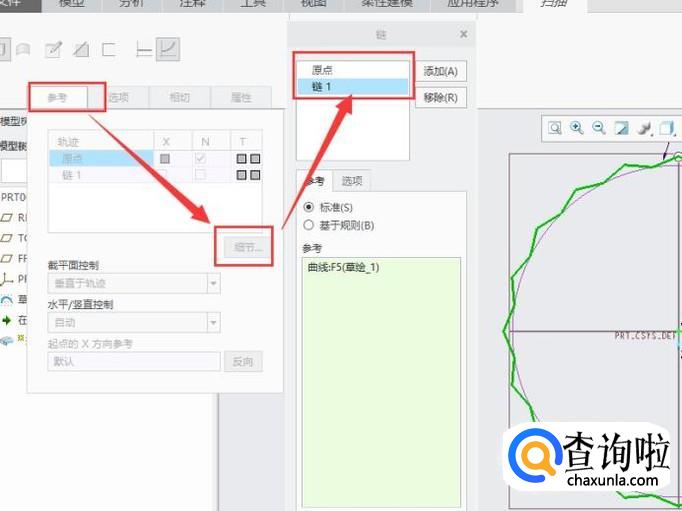

  点击“参考”，然后选择“细节”，进入之后将里面的圆设置为原始轨迹，外面的二十角星形设置为辅助轨迹，如图所示。


• 07

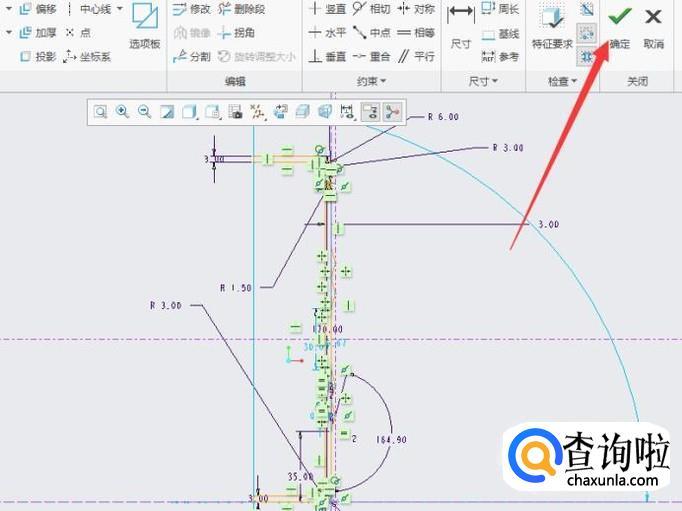

  点击“草绘”，创建参考的中心线，创建扫描剖面，点击“确定”即可，如图所示。


• 08

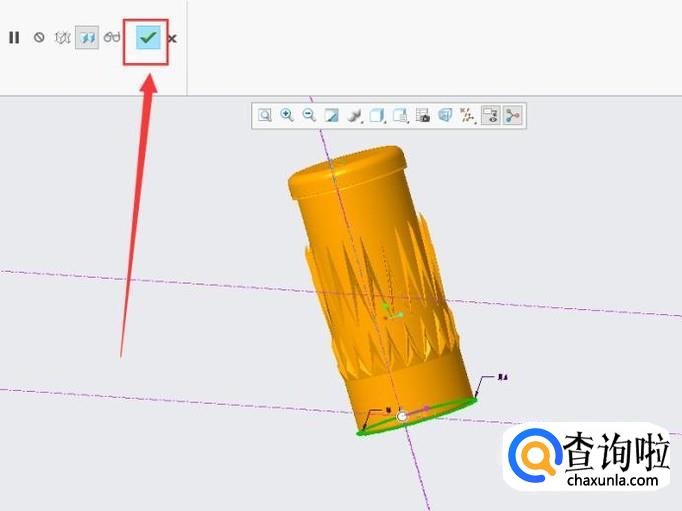

  返回到扫描界面，点击绿色对勾即可，如图所示。
