工具/材料

电脑，caxa

详细内容

• 01

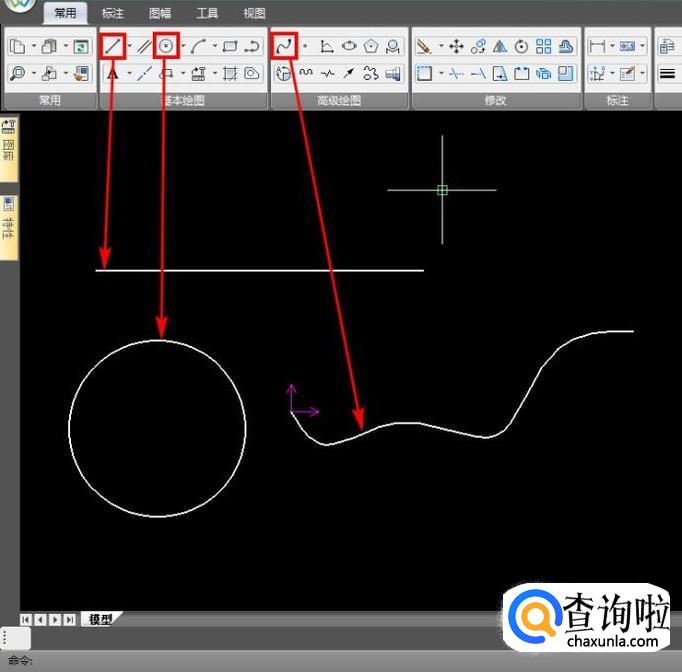

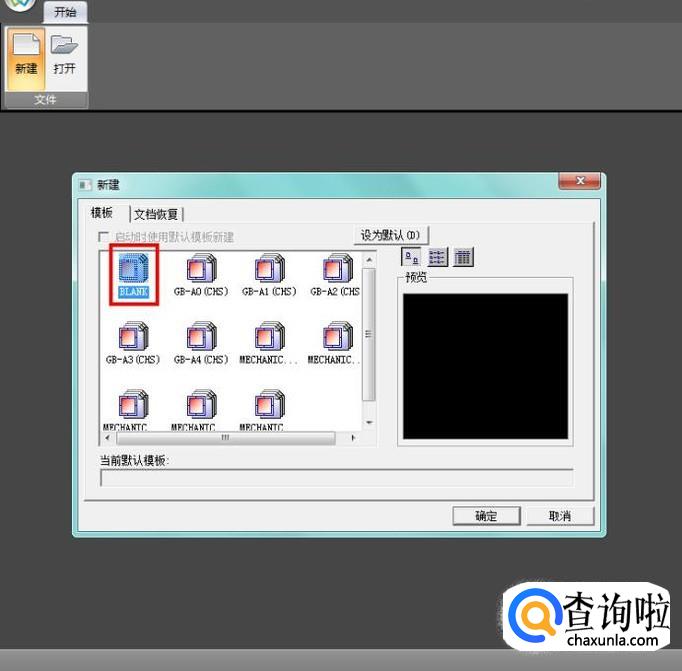

  首先新建空白图纸，绘制出直线、圆以及样条线作为曲线代表；


• 02

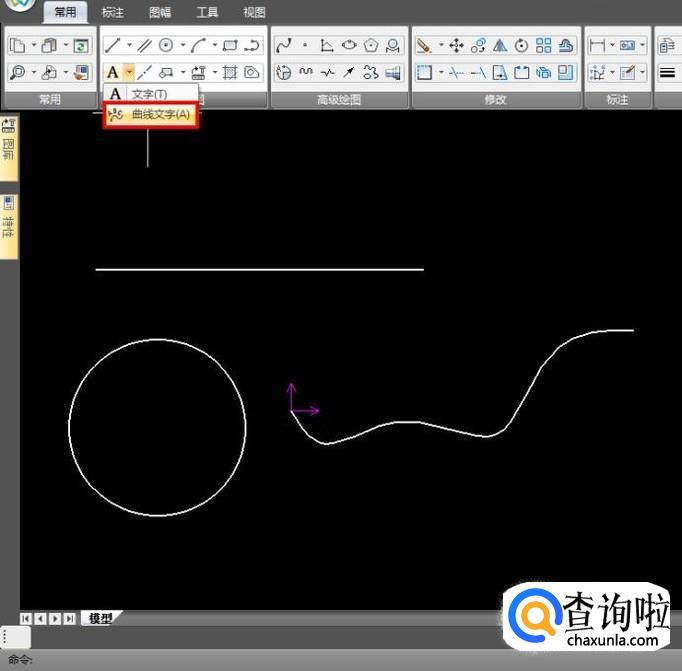

  在基本绘图工具栏找到“曲线文字”，图标也很形象，点击；


• 03

  按照提示选择已经绘制好的样条线；


• 04

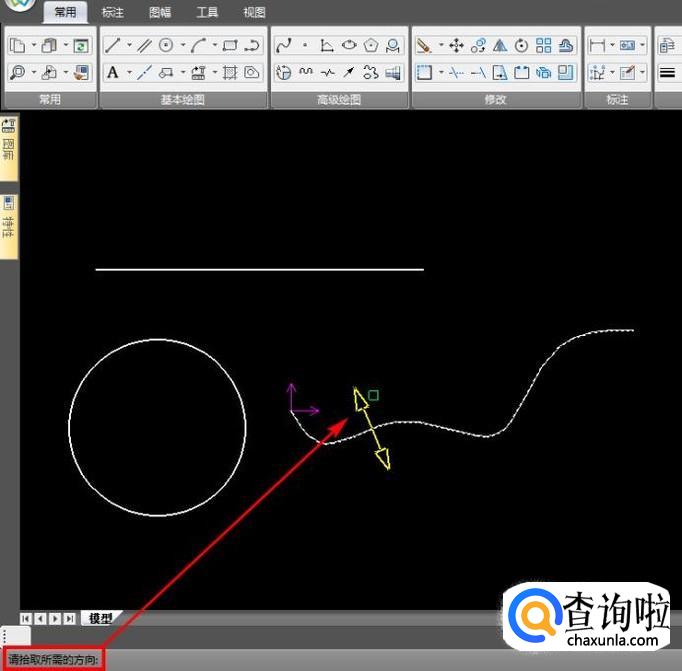

  然后选择文字相对与于曲线的位置；


• 05

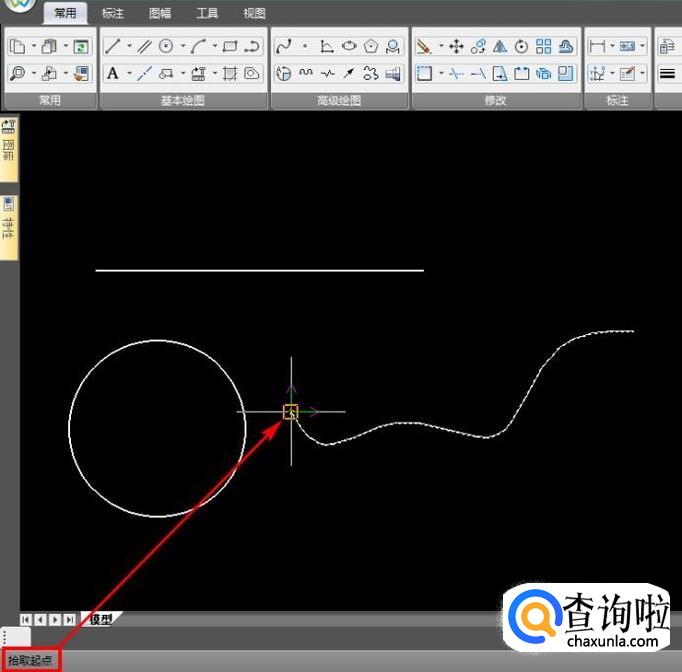

  接着选择“起点”，起点可以选择曲线上任意一点；


• 06

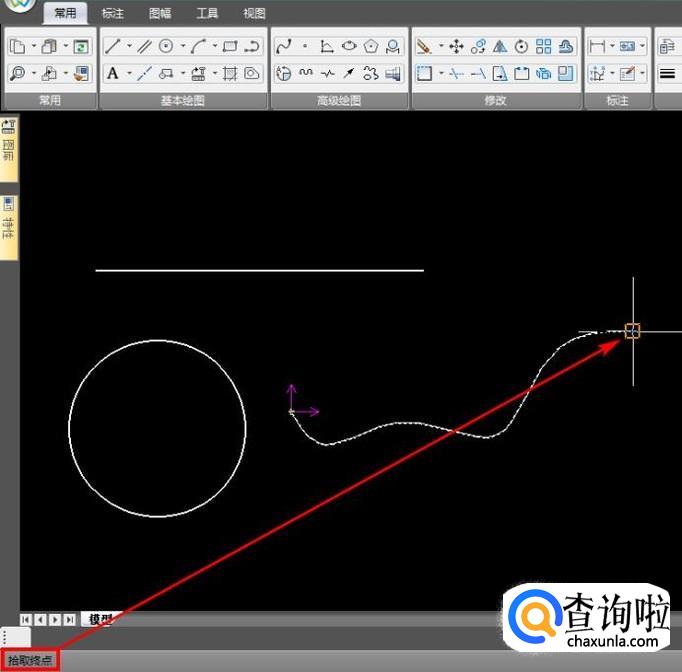

  再选择“终点”，终点也可以是曲线上任意一点，如果是封闭曲线，在选择终点之前，还需选择“中点”；


• 07

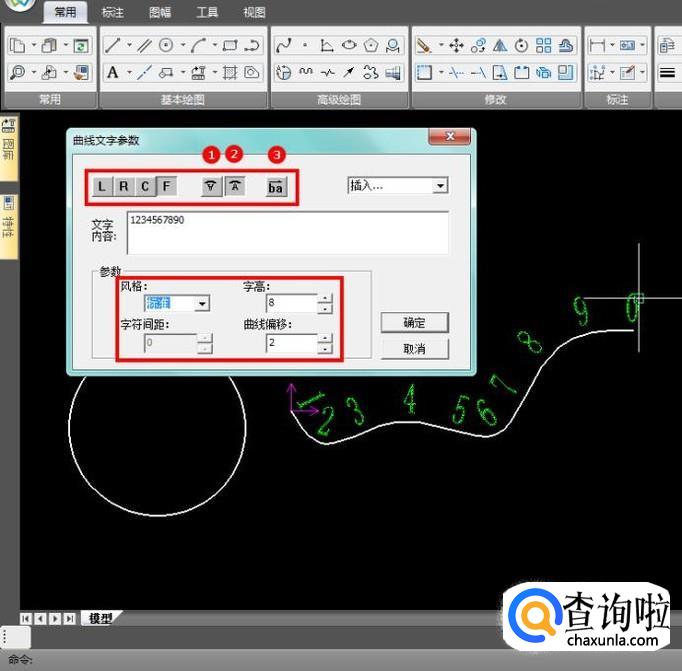

  最后会弹出曲线文字参数窗口，L、R、C、F分别代表左对齐、右对齐、中间对齐和均布对齐，1、2、3分别代表文字方向倒置、文字方向正常和文字顺序倒序，字符间距在L、R、C状态下才能使用，曲线偏移是文字和曲线间的距离，其他选项都简单易懂；


• 08

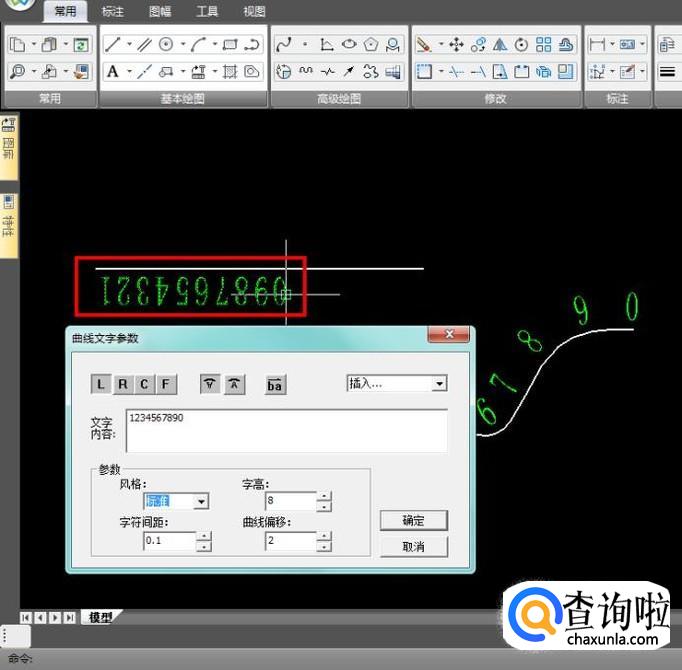

  直线倒置文字效果如图，当然还有其他实现方式，这个是最简单的；


• 09

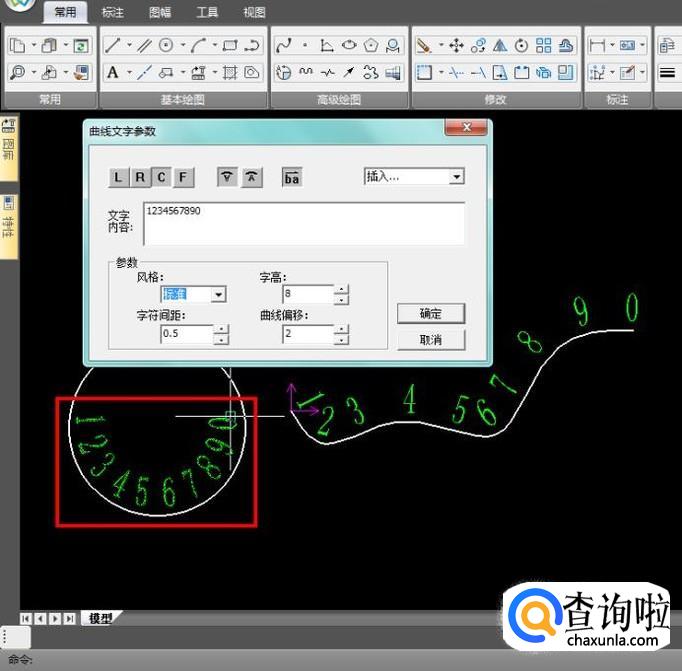

  封闭曲线文字效果如图，当然也可以是不规则曲线；



特别提示

文字的整体长度不要超出曲线，否则会出现异常；
