Pro/e中如何造螺杆？

知识问答小编

0次浏览

2022-10-25 00:10:02

最佳经验

本文由作者推荐

简要回答

　　Pro/e作为一款功能强大的三维建模软件，造一个小小的螺杆还不是轻而易举。那么具体怎么操作呢？请看下面具体步骤，以M18x50的螺杆为例。

电脑

Pro/e5.0软件

01

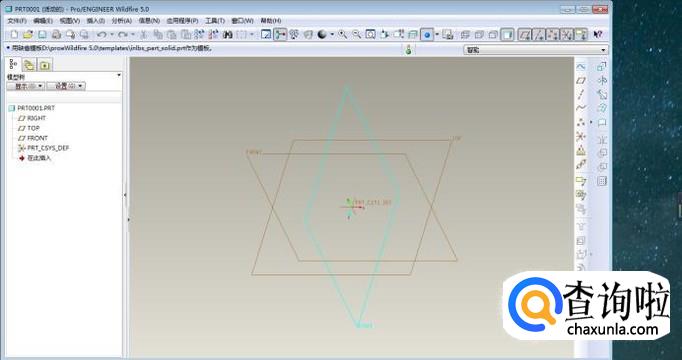

打开Pro/e软件，新建一个实体零件，使软件进入到三位建模状态，具体如下图所示。
02

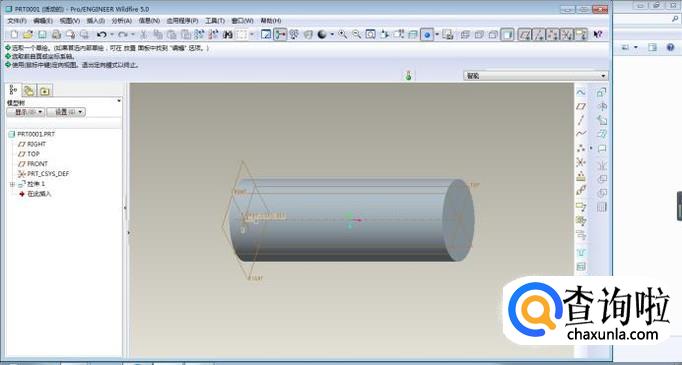

因为我们准备造的螺杆是M18x50的，所以如下图所示，先用拉伸命令造一个直径18，长度50的圆柱。
03

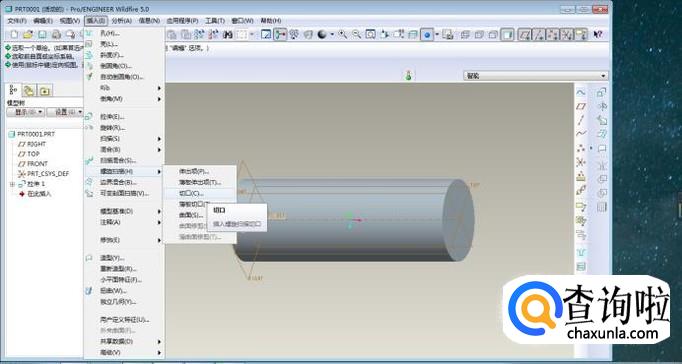

如下图所示，执行【插入】【螺旋扫描】【切口】的操作顺序。
04

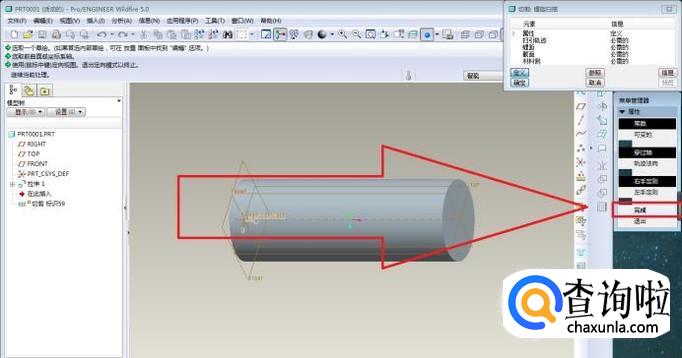

见下图所示的“菜单管理器”，没什么需要更改的，直接点击“完成”，然后进入下一步。
05

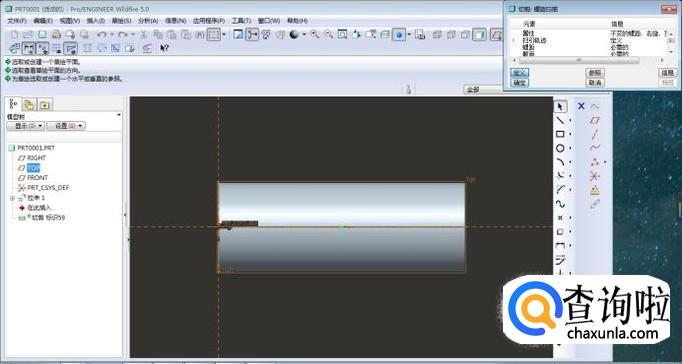

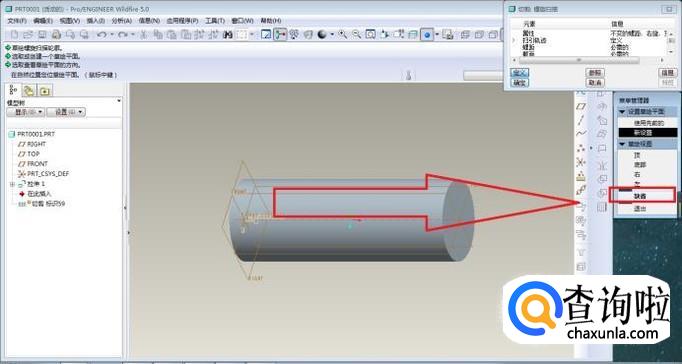

按照“菜单管理器”的操作提示，先设置草绘平面，这里选择除圆柱两个平面之外的任何一个平面都可以，我选择的是Top面，选择完平面之后，还需要设置方向，一般选择正向，之后就在新弹出的选项中选择缺省就可以进入到草绘状态了。如下两幅图所示，点击完“缺省”，立马进入到草图工作状态。
06

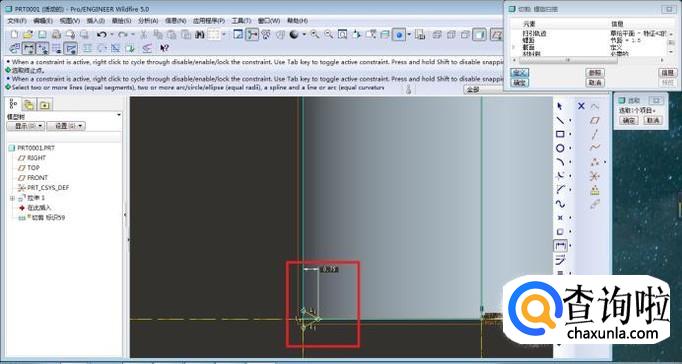

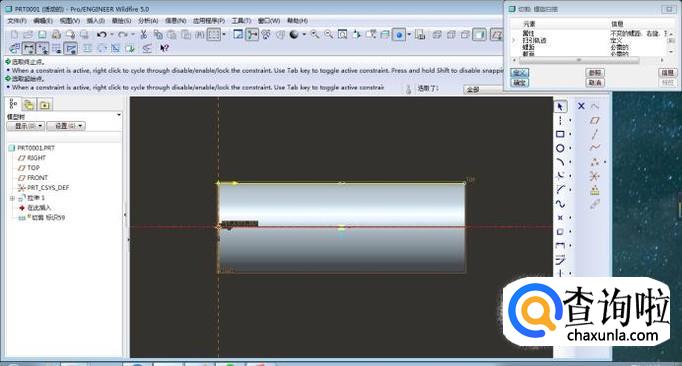

然后如下图所示，画两条线，一条中心线，一条圆柱的侧边线（侧边线决定着螺纹的长度）。
07

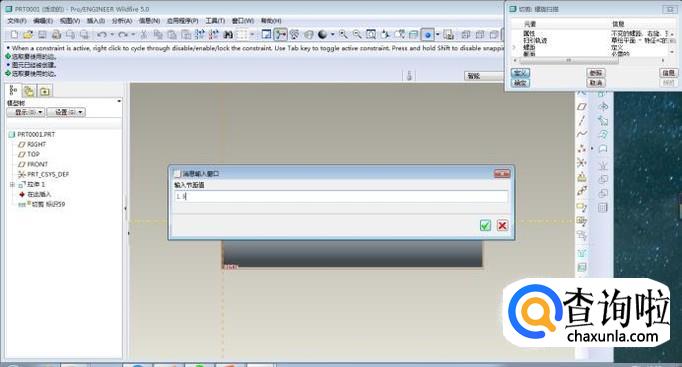

如下图所示，输入节距值1.5，M18x1.5螺纹的螺距。
08

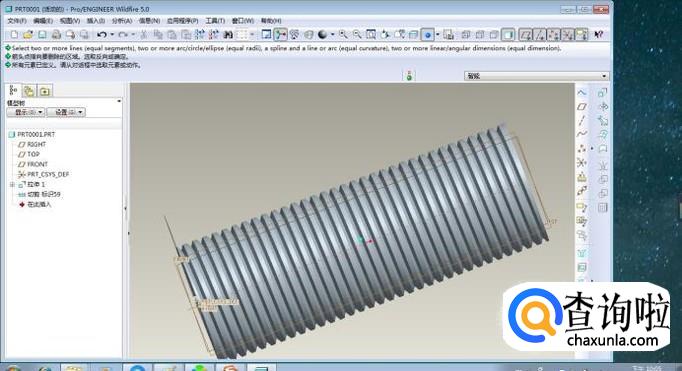

因为是用螺旋扫描来造螺纹，所以还缺少扫描的截面没有设置，如下图所示，画好截面的三角形，约束好尺寸，这里的尺寸一定不能乱来，得根据前面的节距值1.5来计算。
09

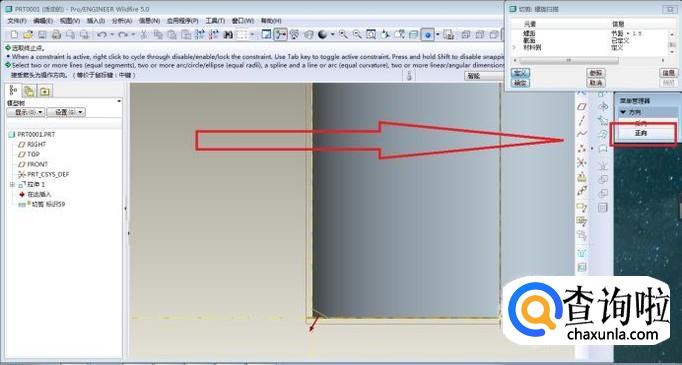

完成截面三角形的绘制之后，点击正向，再点击确定就OK了。
010

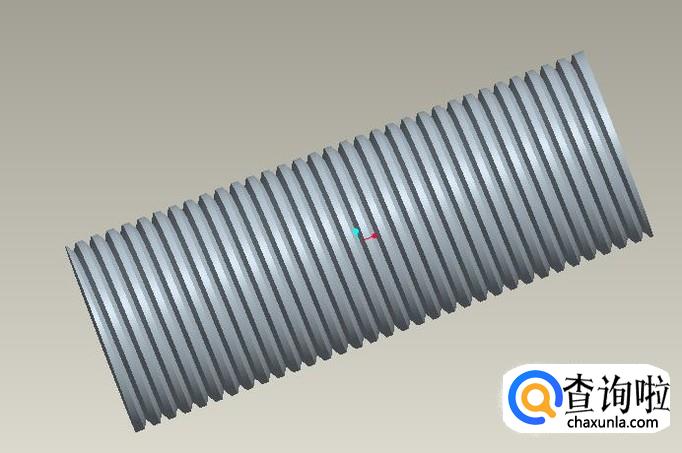

调整视图方向，就能见到上面简介附图中所示的一模一样的螺杆了。
