详细内容

• 01

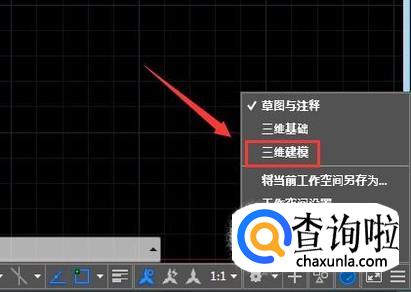

  打开CAD这款软件，进入CAD的操作界面，在该界面右下方找到切换空间选项，点击该选项选择三维建模选项，如图所示：


• 02

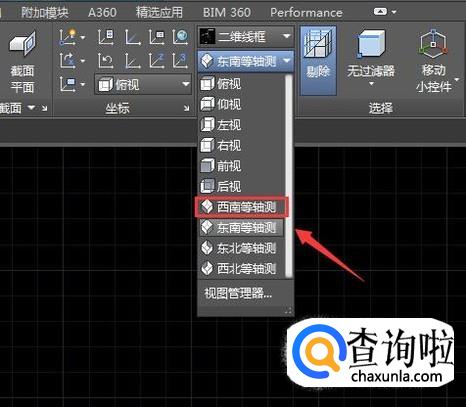

  在轴向设置里选择东南等轴测选项，如图所示：


• 03

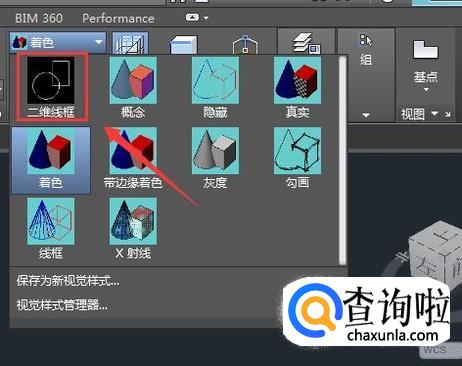

  再找到视觉模式选项，在其下拉列表里选择二维线框选项，如图所示：


• 04

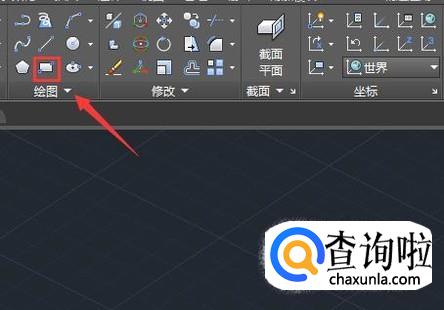

  在上面的菜单里找到矩形命令，使用矩形命令在绘图区里绘制一个矩形，如图所示：


• 05

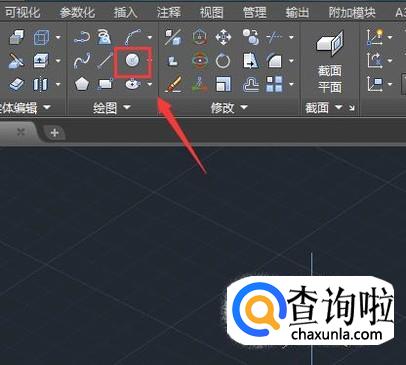

  再在菜单区里找到圆形命令，分别在矩形内绘制两组同心圆，如图所示：


• 06

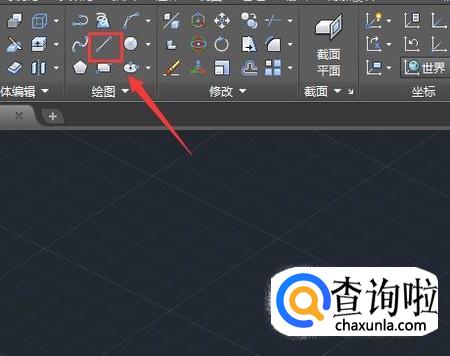

  再在菜单区里找到直线命令，如图所示：


• 07

  使用直线命令分别绘制圆的切线，如图所示：


• 08

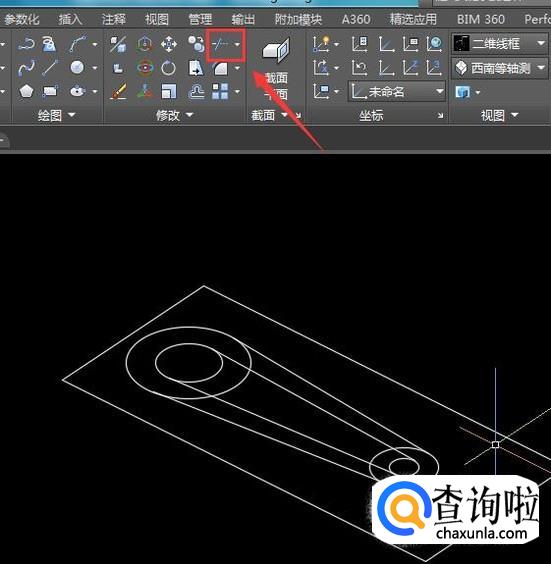

  选择所有的图形在菜单区里找到修剪命令，如图所示：


• 09

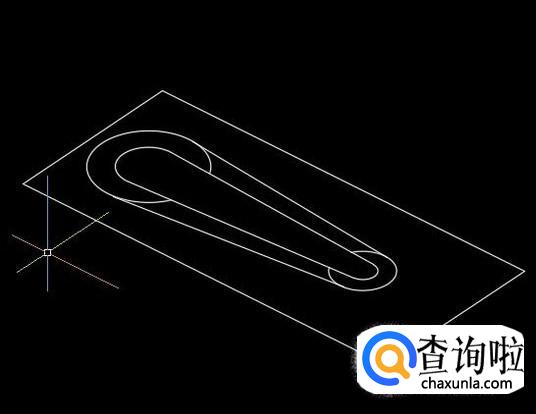

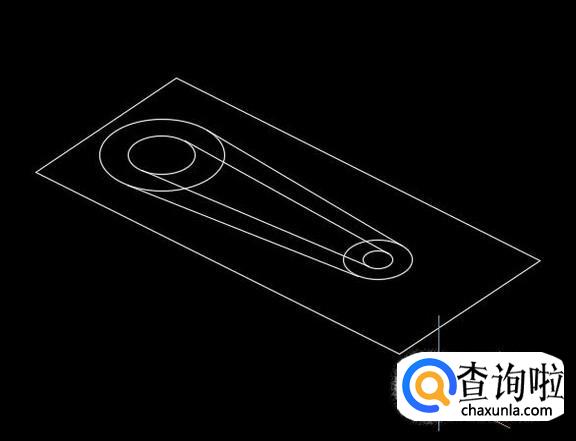

  使用修剪命令将刚刚绘制的图形进行剪切，如图所示：


• 010

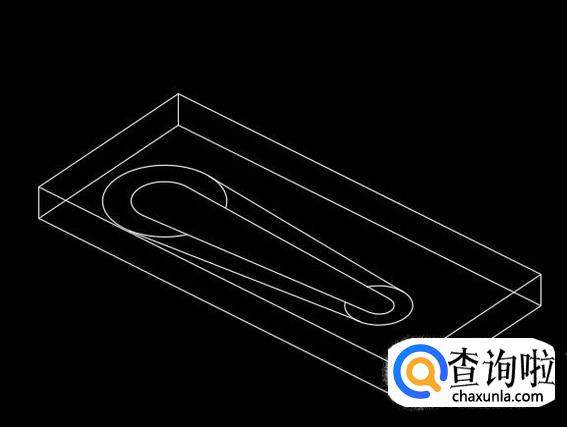

  选择外面的矩形，在工具区里找到按住并拖动选项，如图所示：


• 011
• 012

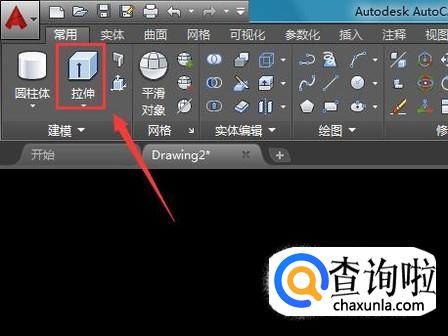

  选择修剪好的图形，在工具箱内找到拉伸选项，如图所示：


• 013

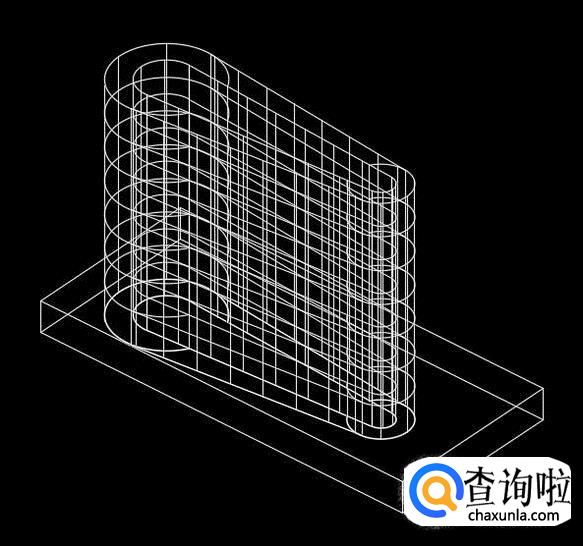

  使用拉伸命了将这些图形拉伸到一定的高度，如图所示：


• 014

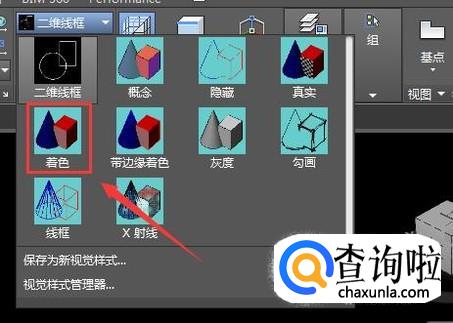

  再在视觉样式里选择着色选项，如图所示：


• 015

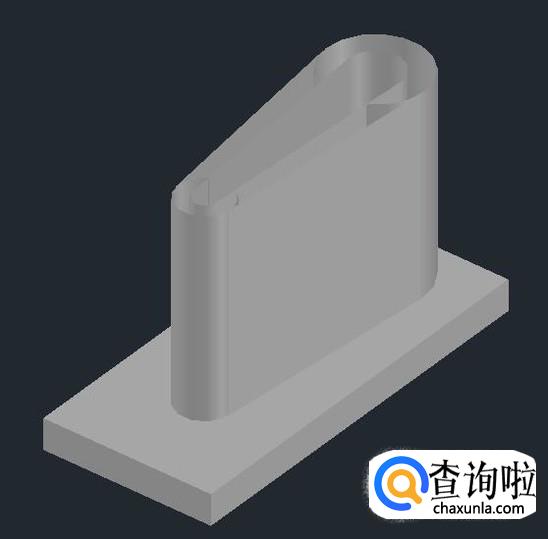

  选择着色选项后，可以看到我们的三维模型就制作好了，如图所示：
