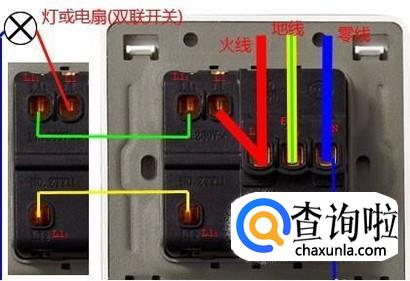

  将一开五孔开关正面图解，如下：


• 02

  一般开关上都会有标号：L表示火线，N表示零线，三表示地线。
  但不同厂家也有可能不同。
  下图分别为单双控的图解。


• 03

  接线原则是：
  火进开关的将L2与插座的L用导线相连，L1进火线，零线进N，有接地就进接地PE。
  如果开关不控制插座，那么就将开关L1与插座的L用导线相连，火线进开关的L1，零线进插座的N，接地进接地。开关L2出火线至灯具。


• 04

  五孔插座的内部已经连好线了，我们只要对应的接入电源就行了。插座的背面有五个接线柱，分别标有 L、N、E，L1、L11、L12。
  1）L接火线(一般为红色或黄色)
  （2）N接零线(一般蓝色或黑色)
  （3）E接地线/安全接地线(软线，一般为双色线或黑色)


• 05

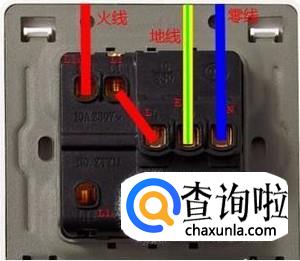

  开关控制插座
  指开关当插座的电源开关(即开关“关”，插座没有电；开关“开”，插座通电)
  接法：
  （1）用短红色线连接L与L1(或用与火线同色)，
  （2）火线接L11(L12不用)，
  （3）零线接N，
  （4）地线接E。

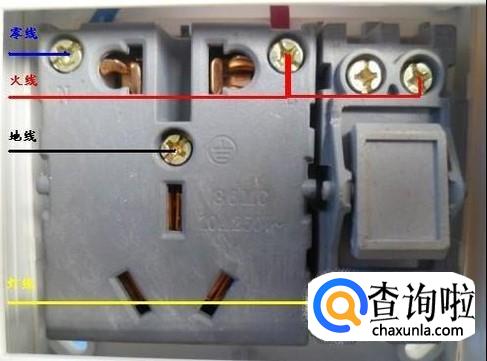

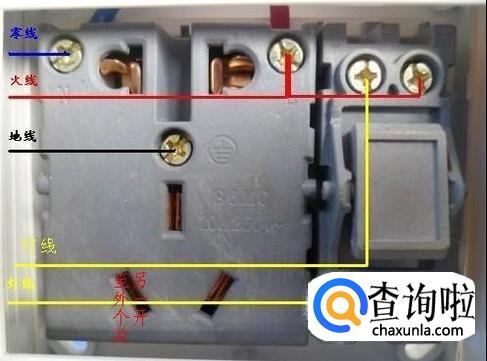

• 06

  开关控制单控开关
  指开关独立，开关单控(即开关控制一设备(电灯、风扇等)，插座一直有电)
  接法：
  （1）用短红色线连接L与L1(或用与火线同色)，
  （2）火线接L1或L，
  （3）零线接N，
  （4）地线接E，
  （5）设备(如电灯)正极接L11(L12不用)，负极接零线(N)。


• 07

  开关控制双控开关
  指开关独立，开关作双控(需另外一只单开双控，即两只开关控制一设备(电灯、风扇等)，插座一直有电)
  接法：
  （1）用短红色线连接L与L1(或用与火线同色)，
  （2）火线接L1或L，
  （3）零线接N，
  （4）地线接E，
  （5）两开关的L11接L11、L12接L12，
  （6）设备(如电灯)正极接另一开关的L1，负极接零线(N)。
